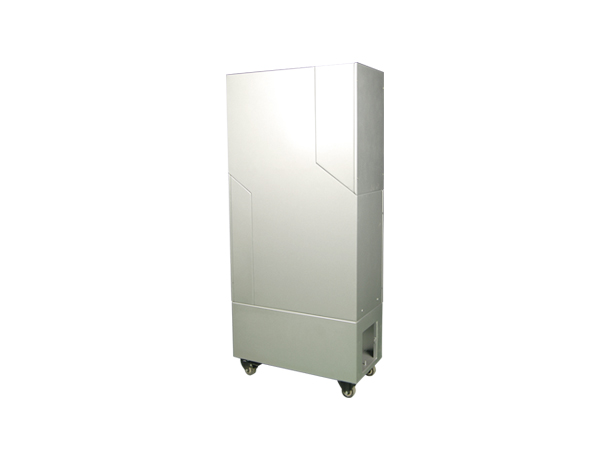

SPQR 200系列静止无功发生器 (SVG)

概述

静止无功发生器:(Static  VAR  Generator,简称SVG)是柔性交流输电技术的主要装置之一,属于并联型无功补偿装置。它能够发出或吸收无功功率,并且输出可以变化以控制电力系统中的特定参数。在配电网中,将小容量的S V G安装在某些特殊负荷(如电弧炉、地铁等冲击性和整流性负荷等)附近,可以显著地改善负荷与公共电网连接点处的电能质量,主要功能是提高功率因数、克服三相不平衡,消除电压闪变和电压波动等。

产品介绍

型号说明

技术特点

卓越的无功补偿效果

·可补偿感性无功,也可补偿容性无功,装置可以在两者之间连续调节

·提高功率因数到0.99以上

·具有三相不平衡补偿功能


稳定快速的补偿性能

·实时补偿,全响应时间小于等于20ms

·动态响应时间小于200us

·补偿容量等于安装容量,不受系统电压跌落影响

·全数字化控制,采用先进的基于瞬时无功理论的控制算法,实时精确地补偿系统中的无功电流


强大的保护功能保证系统安全可靠运行

·装置运行时被控制为电流源,不存在与系统发生谐振的问题

·自动限流功能,无过补、无欠补问题

·保护功能齐全,具有过流、过压、欠压、过温等多种保护功能

·友好的人机界面,采用高清7英寸中文彩色触摸屏,屏幕实时显示系统和装置运行参数,具有故障报警及追忆功能


模块化设计提升产品品质

·功率电路和控制电路采用模块化设计,在实现标准化生产的同时提高了使用中的可靠性和可维修性,极大方便了系统安装

·高可靠性并机方式可以实现装置并联,提供多种容量需求


产品参数
名称 SPQR200-G系列无功发生器
输入
系统电压(V) V1:208~480V AC V2:480~690V AC
系统电压范围 ±10%
频率(Hz) 50/60±5%
输出安装方式
额定容量(kvar) MH MV MS H C
35,50 75,100,150 100,125,150,180,200 100,125,150,180,200 100,125,150,180,
       200,250,300,350,400
类型




进线方式 后进线 上进线 上进线 上进线 上进线/下进线/柜顶贯穿母线
性能指标
全响应时间 ≤10ms
瞬态响应时间 ≤200μs
工作方式 无功补偿、谐波无功同补
三项不平衡校正 支持
功率因数校正 有,可设定
保护
过载保护 Yes,自动限流在100%的额定输出
其他保护 过压保护、欠压保护、过温保护
运行方式
单机运行 可以
并联运行 可以
显示与操作
显示界面 七英寸触摸屏
显示状态 电流、电压、功率、功率因数等
操作 多种操作模式选择,远程或本地
通讯(RS485接口) Modbus-RTU
环境条件
防护等级 IP20
运行环境温度 -10℃~ 45℃
储存/运输温度 -40℃~ 70℃
工作/存储湿度 相对湿度20~95%,无凝露/相对湿度10~95%
海拔高度 1000m以下(更高海拔需降容使用)
