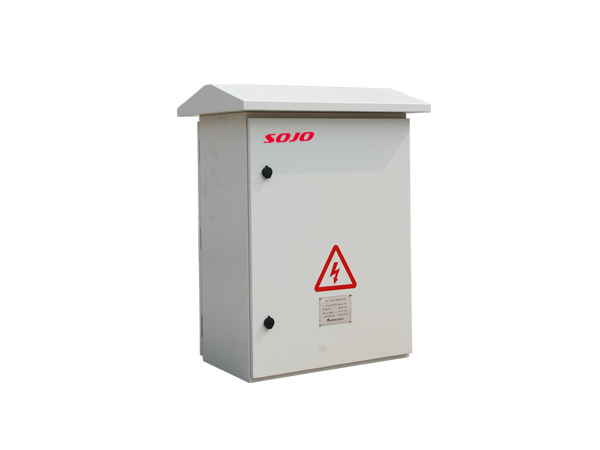

SPQR300系列配网三相不平衡智能调节器(STUR)

概述

三相不平衡智能调节器(Smart Three-phase Unbalance Regulator,简称STUR)是一种用于动态治理配网三相不平衡、 补偿无功的新型电力电子装置, 当配网用户不同时间段的负荷变化引起配网三相电流不平衡时,该装置能够利用先进的控制算法分离出不平衡电流的正负零序分量以及无功分量, 通过触发功率器件IGBT,使逆变器发出与之相反的抵消电流,达到消除不平衡及补偿无功的作用。

产品介绍

型号说明



技术特点

更多功能、更多模式

·具备零序、负序补偿、无功补偿、谐波补偿等,一机多用;

·可设定特定次谐波补偿功能,可设定零序、负序、无功分补或共补功能;

·友好的人机界面,采用高清7英寸中文彩色触摸屏,屏幕实时显示系统和装置运行参数;

·可定制WIFI、3G等通讯模式,支持安装多种APP,实现手机或PC机远程操控;


全面保护功能,提高用户应用稳定性

·专利技术,有效值峰值双设定自动限流算法,在负载谐波电流大于设备输出时,可自动将设备输出限制在100%输出,无过载风险;

·保护功能齐全,具有过流、过压、欠压、过温等多种保护功能,确保系统运行安全可靠;

·故障自诊断功能;

·具有故障报警及追忆功能;


先进的控制策略和拓扑结构设计

·改进的基于瞬时无功功率理论的检测技术,可实时检测负序、零序电流,自动跟踪负载无功变化,具有高度可控性与快速响应性;

·采用LCL拓扑结构滤波,在输出无功谐波电流的情况下,不会引入高频IGBT开关谐波干扰,并且适用于任何现场电网系统阻抗,不会发生谐振;


功率密度高,易于安装

·变流器模块化设计,体积小重量轻,功率密度高,安装维护方便;

·组合并机满足不同容量需求,在实现标准化生产的同时提高了设备的可靠性和可维修性,极大方便了系统安装与维护;

·单模块独立风道设计,可有效隔绝环境粉尘粘附,提高产品散热效率。


产品参数
名称 SPQR300-G系列无功发生器
额定电压(V) 400/690±10%
工作频率(Hz) 50/60
输出容量(kvar) 30 50 75 100 150
补偿模式 不平衡、谐波、无功任意组合
单次谐波滤除率 ≥95%
全响应时间 ≤10ms
有功功率损耗 <3%(额定)
中性线补偿能力 三倍相线电流
噪声指标 65dB
过载能力(1min) 120%
防护等级 IP44(可制定)
散热方式 风冷
通讯 Modbus,RS485、WiFi、3G
并机运行 可多台并机
保护 过流、过温、直流过压、通讯等
显示方式 7英寸中文彩色触摸屏
安装方式 户外柱式安装
环境温度 -25℃~40℃(更高温度下须降容)
储存环境 -40℃~60℃
相对湿度 最大95%,无凝露
海拔高度 1000m以下(更高海拔须降容使用)
