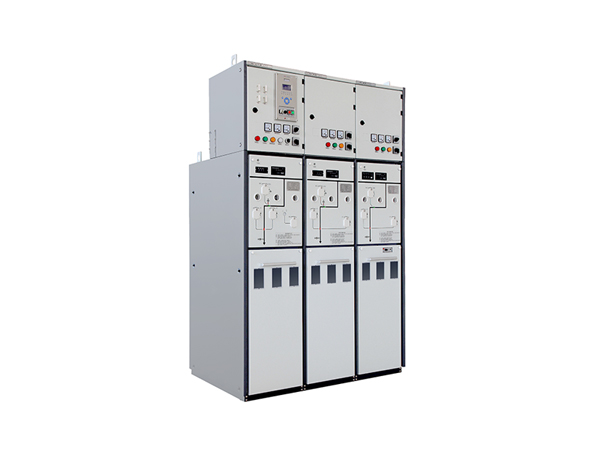

SVI-12kV固体绝缘开关柜

概述

SVI系列固体绝缘开关柜,是满足10kV电压系统,电流范围在1250A及以下的中压配电系统中,比传统SF6环网柜更可靠更环保适用范围更广的新一代环网开关设备。

产品介绍

应用领域

基于其优越的固体绝缘、固封极柱、立体穿越母线等专利技术,固体绝缘环网柜完全满足环网和辐射式配电网络的各种接线方案。

同时,固体绝缘开关单元已经在替代分界开关、箱式变电站高压侧开关、KYN28中置柜、XGN□固定柜等多类应用中有着优质的表现。

通过连接于固体绝缘开关单元的自动化智能终端设备,可在远程轻松地对即时情况进行监视和控制,保障配电网络系统的智能型、可靠性与灵活性。


产品特点

取消SF6气体应用,避免压力气箱设计。

带电部件全部密封(开关采用环氧树脂套筒封装,母线采用硅橡胶封装),整体实现全绝缘、全封闭结构,安全防护等级为IP67。

操作机构全密封,真正实现免维护。

强化相间隔离设计,分相绝缘避免了相间故障的可能性。

模块化拼装结构,便于回路扩展、单元调换、方案更改。

开关工作位置三相独立可视。

具有明确的安全、智能、环保、灵活、特殊环境应用优势。

具有多种机械联锁功能,实现五防要求。

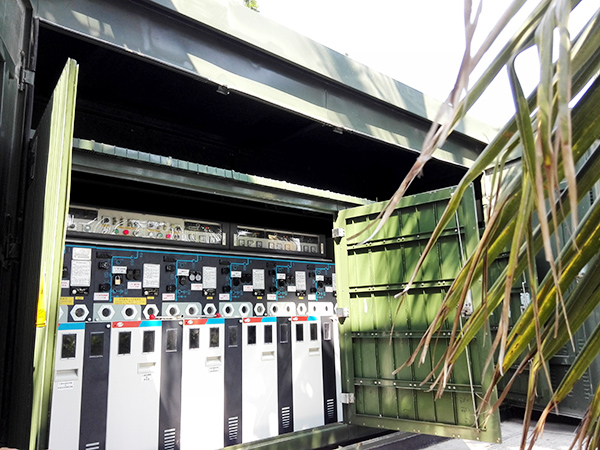

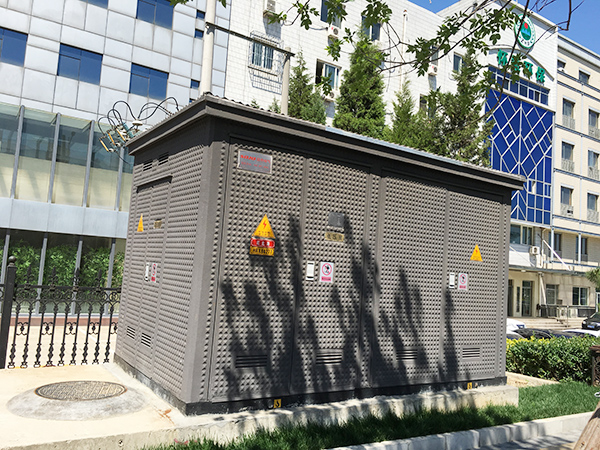

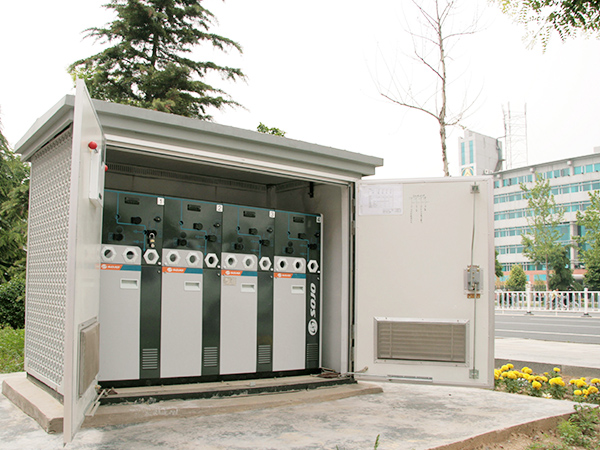

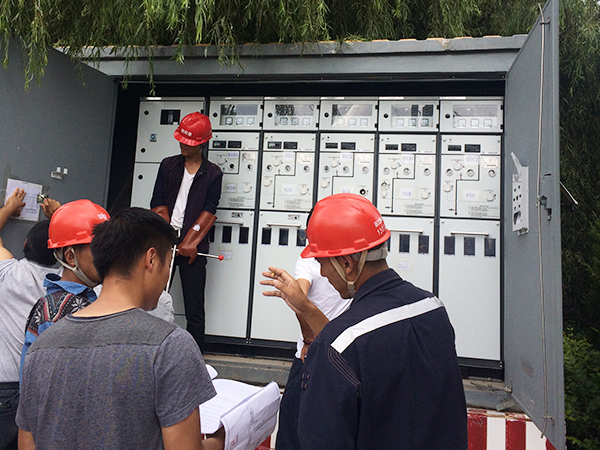

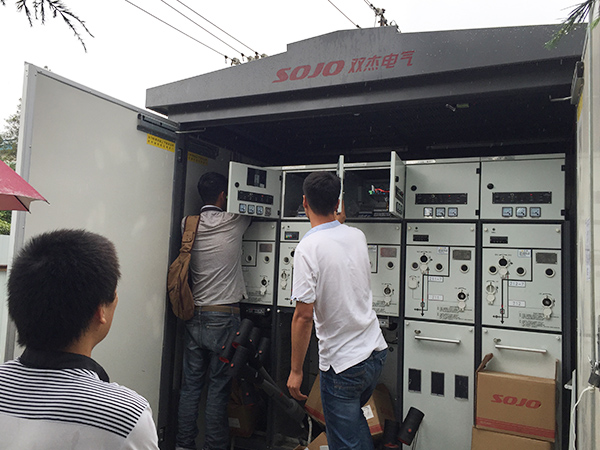

具有完善的户内、户外应用方案。


特殊环境应用性能


沿海地区应用:机构全密封结构,专业高盐雾检测设备,确保沿海地区长期应用。

低温寒冷地区应用:无SF6气体应用,无需考虑SF6气体低温运行问题。

高原地区应用:无SF6气体应用,无需考虑气箱内外压差影响。

适用于安全防爆场所应用:采用具有防爆性能真空室;开关套筒对开关进一步防护;

强化相间隔离,避免相间或多回路短路。

单元拼装结构:便于用户扩展、单元调换、单元方案更改。

地下室场所应用:SF6气体相对密度是在相同状态下空气相对密度的五倍,泄漏的SF6气体及其分解物不容易扩散,会积聚在低洼地带。如果这些地带有人工作,将造成对人员的伤害,或容易造成人员窒息。

频繁操作场所应用:固体开关柜机械寿命超过2万次。

高环保要求地区应用:SF6气体对大气温暖化影响已经高度引起重视,固体开关柜取消了SF6气体应用。

强风沙地区应用:固体开关柜本体安全防护等级 为IP67,控制回路室采用特殊处理确保强风沙地区长期运行。

高温环境应用:固体开关柜适用于特殊区域的高温环境,其正常运行的最温度可达70℃,并通过固体柜高温环境试验报告。

II系列结构图


II系列尺寸图

产品参数


C模块 F模块 V模块



负荷开关 组合电器 真空断路器 隔离开关 接地开关
额定电压 kV 12 12 12 12 12
灭弧类型
真空 真空 真空

额定电流 A 630 125 630/1250 630/1250 630/1250
额定频率 Hz 50 50 50 50 50
主回路电阻 μΩ ≤120 300 注1 ≤120

工频耐受电压 相间、相对地/断口 kV 42/48 42/48 42/48 42/48 42/48
雷电冲击耐受 电压相间、相对地/断口 kV 75/85 75/85 75/85 75/85 75/85
额定短路开断电流 kA
31.5 注2 20/25/31.5

额定短路开断电流次数

30

额定短路关合电流 kA 50
50/63

额定短路关合电流次数 5
5

额定短时耐受电流 kA 20
20/25 20/25 20/25
额定短路持续时间 s 4
4 4 3
额定峰值耐受电流 kA 50
50/63 50/63 50/63
异相接地故障开断电流 kA

17.3/21.7

额定电缆充电开断电流 A 10
10

额定交接电流 A




内部燃弧试验(AFLR级) KA/s 20KA/0.5s(包含母线室、开关室、电缆室)
局部放电 pC ≤5 ≤5 ≤5

防护等级
IP67 IP67 IP67

机械寿命 20000 20000 20000 3000 3000
