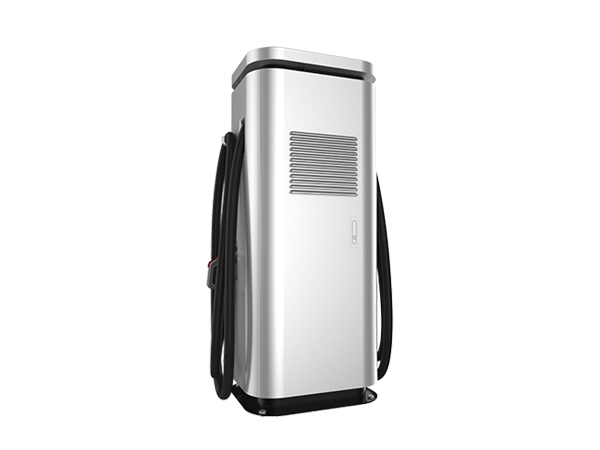

产品组成

本产品主要由充电功率模块、监控器、电度计量表、读卡器、人机交互界面、通信模块及充电接口、执行机构和户外柜体等部分组成，采用模块化设计，具有安装调试方便，运行维护简单等特点。充电桩具有多重保护功能，充电时可实时监测充电电缆的连接状态，连接异常时立即终止充电，确保充电过程中的人身和车辆安全。人性化的界面显示和控制引导功能，让客户方便安全地完成充电过程。产品设计对外提供CAN、以太网、GPRS等多种通信接口，与监控中心、运营管理中心实时通信，实时监测充电状态。

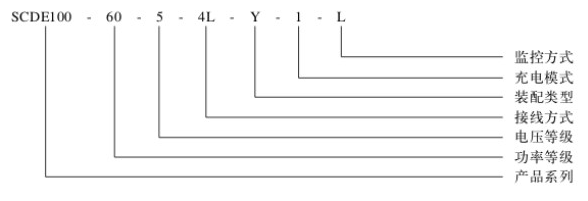

型号及其含义

智能充放电设备系列SCDE（smart charging and discharging equipment）；其中SCDE100系列代表电动汽车直流充电系统系列产品。

监控方式   L：代表LCD监控； E：代表LED监控；

充电模式   1：代表单枪充电， 2E：代表双枪动态充电， 2A：代表双枪轮流充电；

装配类型   Y：代表一体式； H：代表壁挂式； F：代表分体式；

接线方式  3L：代表三相三线制； 4L:代表三相四线制；

电压等级   5：代表 500V电压等级； 7：代表750V电压等级；

功率等级  60：代表功率60KW ； 120：代表功率120KW ；

产品系列  SCDE100代表电动汽车充电系统系列类产品。

产品特点

采用非接触式刷卡装置，并且对卡片实现硬件加密认证处理，保证卡片账户数据安全；

充电设备采用多台高频开关电源模块并联冗余备份运行，组成大功率充电系统，模块间不均流度≤5%，具有可靠性高、易于维护等特点；

电源模块可采用LLC谐振技术，提升了电源效率，整桩充电系统效率高达95％以上；

分段式恒定功率设计，可宽范围设定输出电压电流，可以大幅度提升充电速度，快充和慢充可以自由选择；

电源模块自带标准隔离CAN通信口与监控器通信；

充电系统设有独立的监控器，与人机交互界面及上位机等交换信息，监控系统运行；

人机交互界面采用高性能ARM芯片和7寸真彩色触摸屏，人性化设计，操作简单、方便；

充电桩监控器通过CAN总线和电池管理单元（BMS）或车载仪表连接，根据电池巡检（BMS）的给定参数运行，设定不同的充电运行模式，实现快速充电；

系统设计具备完善的保护功能，如交流过/欠压保护、交流漏电保护、直流输出过/欠保护、输出限流/过流保护、过温保护、蓄电池反接保护等；

操作面板采用注塑一次成型，美观大方、经久耐用。

产品优势

高效低谐波，A类品质系统效率≥94%，功率密度行业领先，设备能耗低，能源利用率高。充电功率模块采用有源功率因数校正技术，谐波干扰≤5%，功率因数高达0.98，符合国家电网A级设备要求；

人性化产品布局，模块化设计，系统可靠。系统采用多模块并联输出方式，配置灵活，维护方便，单模块故障不影响系统整体运行，极大提高系统可靠性和稳定性；

全方位保护，运行安全。具有输入/输出/部件自检及操作连接保护，输入过/欠压保护，直流输出过压/短路保护，模块过热/故障保护，绝缘保护，充电桩与电池连接检查等多重保护功能；

容量可调，适应各类需求。

应用领域

可适用于纯电动轿车、纯电动出租车、纯电动中巴、纯电动公交车的整车快速或中速充电；适用于充电站、企业专用停车场等的运行场所。

序号	项目	单位	指标（60KW）	指标（120KW）
1	额定输入电压	V	AC380V±15%	AC380V±15%
2	交流电源频率	HZ	50	50
3	最大输出功率	kW	60	120
4	标称输出电压	V	500	500V/750V
5	输入功率因数	%	≥0.98	≥0.98
6	直流电压调节范围	V	200-500VDC	200-500VDC / 300-750VDC
7	额定输出电流	A	120	240/160
8	稳压精度	%	≤±0.5%	≤±0.5%
9	稳流精度	%	≤±1.0%	≤±1.0%
10	纹波系数	%	≤±0.5%	≤±0.5%
11	效率	%	≥94	≥94
12	电流失真度THD	%	≤5%	≤5%
13	开机浪涌		无	无
14	冷却方式		强迫风冷	强迫风冷
15	防护等级		IP54	IP54
16	噪声	dB	≤60dB	≤60dB
17	通信接口		CAN、RS485和以太网口等	CAN、RS485和以太网口等
18	外形尺寸	mm	W650*D400*H1630	W800*D600*H2260
